Двунаправленный IP микрофон ОСА P1DL
|
|
ОСА P1DL Двунаправленный IP микрофон с регулировкой усиления, поддержкой видеокадра, цифровым аудиомикшером и выбором диаграммы направленности. Кронштейн для IP микрофонов ОСА - ЗАКАЗАТЬ Обновленная модель 2022 года. Произведено в России!
|
ЧТО ТАКОЕ IP МИКРОФОН ОСА
 |
 |
 |
 |
 |
 |
||
 |
 |
НАЗНАЧЕНИЕ ЭЛЕМЕНТОВ
ПРЕИМУЩЕСТВА IP МИКРОФОНОВ
(по сравнению с аналоговыми микрофонами)
 |
 |
 |
 |
 |
 |
| Нет потерь при преобразовании аналогового сигнала в цифровой. Принимается и передается сразу цифровой сигнал высокой разборчивости. | При работе с системами Речевой аналитики показывает высокие показатели при распознавании голоса. | Удаленный мониторинг каждого микрофона по локальной сети и через Интернет с любой точки мира. | Поддержка 4-х режимов работы позволяет клиенту выбрать оптимальный вариант использования IP микрофонов. | Настройка из одного места всех IP микрофонов экономит время и деньги клиента. Не требуется вызывать мастера для регулировки микрофонов. | Готовое коробочное решение для ведения записи разговоров на компьютер. Больше ничего докупать не нужно. |
ВЫГОДЫ ПРИ ИСПОЛЬЗОВАНИИ IP МИКРОФОНОВ ОСА
(по сравнению с системами записи разговоров, построенных на аналоговых микрофонах и аудиорегистраторах)
 |
 |
 |
| Экономия на микрофонах, аудиорегистраторах, блоках питания и кабельной продукции | Экономия на стоимости установки и настройки. Внедрение осилит системный администратор, а настройку можно выполнять удаленно. | Не требуется проведения технического обслуживания. Периодическую диагностику может проводить Ваш сотрудник без привлечения высококвалифицированных специалистов. |
РЕЖИМЫ РАБОТЫ IP МИКРОФОНА ОСА
(выбор производится в веб-интерфейсе IP микрофона)
Посмотреть видеообзор веб-интерфейса
 |
 |
| Протокол RTSP | Протокол FTP |
|
Данный режим позволяет передавать цифровой поток по протоколу RTSP на стороннюю программу. В качестве такой программы может выступать система IP видеонаблюдения (при заказе уточняйте список поддерживаемых устройств), CRM система или VLC плеер. Пример ввода rtps адреса: rtsp://Admin:SysPass@192.168.0.100:554, где
|
Данный режим позволяет аккумулировать речевую информацию с разных IP устройств ОСА в одном месте, на FTP сервере (поддерживается в устройствах, выпуска с мая 2021г.). Файлы архивиуются автоматически на FTP сервер в указанную при настройке папку по дате и времени. Доступ к ним возможен с помощью нашей программы Чтения FTP, либо с любой сторонней программы FTP-клиент. Поддерживает работу практически с любыми FTP серверами. Наиболее простое и быстрое подключение осуществляется при работе с FTP сервером FileZilla. |
 |
 |
| Протокол TCP и UDP | Протокол SNMP и HTTP |
|
Применяется для построения локальной системы записи разговоров на компьютер. Поставляемый бесплатно Пакет Р-Сервер поддерживает подключение любых IP микрофонов ОСА и IP передатчиков звука ОСА. Вы получаете легко масштабируемую систему, которая легко наращивается путем добавления нового IP устройства. Мы сможете настроить систему для работы под разных операторов, с различными правами доступа. В качестве клиентского рабочего места используется программа Удаленный Монитор. |
Данный режим позволяет измерять уровень естественного шумового фона в различных помещениях. Под уровнем шума, в данном случае понимается сумма всех звуков, которые появляются вокруг IP микрофона в режиме 24/7. Измерение шума производится в децибелах и в условных единица автоматически, настраивать ничего ненужно. Для отправления запросов используется программа iReasoning MIB Browser. Показатели передаются в заданных параметрах: дБ или условных единица. Список OID предоставляется по запросу. |
ИСПОЛЬЗУЯ ПЕРЕДАЧУ ЦИФРОВОГО ПОТОКА ВЫСОКОГО КАЧЕСТВА
IP МИКРОФОНЫ ОСА ШИРОКО ПРИМЕНЯЮТСЯ
 |
 |
 |
 |
 |
 |
 |
 |
ДИАГРАММА НАПРАВЛЕННОСТИ И КАЧЕСТВО ЗАПИСИ
| В виде восьмерки | Круговая |
 |
 |
| Для отсечения боковых помех, при разговоре двух собеседников сидящих друг напротив друга. Выберите в веб-интерфейсе в разделе Аудио - Микрофоны: Левый-Правый. | Для работы в режиме с круговой диаграммой направленности, выберите в веб-интерфейсе в разделе Аудио - Микрофоны: Левый+Правый, либо только левый, либо только правый. |
| КАЧЕСТВО ЗАПИСИ | |
|
Запись производится в двунаправленном режиме. Частота дискретизации 16 кГц. Режим работы головок: Левый-Правый. Подача звука на головки микрофона идет с разных сторон. |
Запись производится при круговой диаграмме направленности. Частота дискретизации 32кГц, режим работы головок микрофона: левый+правый. |
|
|
|
КОМПЛЕКТ ПОСТАВКИ:
- IP микрофон ОСА P1DL = 1 шт
- Адаптер питания с POE = 1 шт.
- Сетевой кабель (патчкорд) = 1 шт.
- Загрузка ПО и документации из веб-интерфейса.
Технические характеристики устройства ОСА P1DL
| Общие параметры | |
| Количество каналов | 1 канал, микрофонный |
| Сетевое подключение | Ethernet 10/100Mbps, разъем RJ-45 |
| Питание устройства | Активное PoE IEEE 802.3af и Пассивное РоЕ |
| Напряжение питание РоЕ адаптера | 48 В |
| Потребляемая мощность | не более 1,5 Вт |
| Габариты, мм без разъемов | D= 34 мм, h= 18 мм (с сеткой) |
| Тип корпуса | Вандалозащищенный |
| Рабочий диапазон температур | -10°С ¸ +70 °С , без образования конденсата |
| Температура хранения | - 45°С ¸ +85 °С |
| Комплектация | IP микрофон, PoE адаптер 48В, патч-корд, ПО Регистратор (скачивается из веб-интерфейса) |
| Гарантия | 36 месяцев. |
| Головка микрофона | |
| Тип микрофонной головки | цифровая |
| Количество микрофонных головок | две |
| Диаграмма направленности | круговая и двунаправленная |
| Варианты использования микрофонных головок | круговая направленость: левая, правая, левая+правая; двунаправленный режим: левая-правая |
| Цифровой интерфейс | 24-х разрядный интерфейс I2S |
| Чувствительность микрофона на f=1кГц | -26 дБ |
| Соотношение сигнал/шум | 75 дБ |
| Полоса частот | 100 Гц - 16 кГц |
| Цифровой динамический диапазон | 91 дБ |
| Акустический динамический диапазон | 87 дБ |
| Коэффициент нелинейных искажений | менее 1 % |
| Частота дискретизации | 8, 16, 32 кГц (выбирается в веб-интерфейсе) |
| Усиление сигнала на выходе микрофона | -12 - +12 дБ (устанавливается в веб-интерфейсе) |
| Неравномерность амплитудно-частотной характеристики | менее 1,85 дБ |
| Предоставление данных |
RTSP: PCM 16 Big Endian, PCM 16 Little Endian, G711 a-law (m-law) FTP: РСМ 16 Бит |
| Веб-интерфейс | |
| Интерфейс микро-программы | русскоязычный |
| Разграничение прав доступа |
Администратор - полные права. Пользователь - ограниченные права. |
| Режимы работы (выбирается в веб-интерфейсе) |
ПО Регистратор: с пакетом Р-Сервер RTSP: RTP over UDP, RTP over TCP. FTP сервер: по HTTP |
| Обновление прошивки | через Интернет в веб-интерфейсе |
| Пропуская способность канала, при передачи звука |
при f = 8 кГц: 128 кБит, плюс 10% запас при f = 16 кГц: 256 кБит, плюс 10% запас при f=32 кГц: 512 кБит, плюс 10% запас |
| Время пинга (отклика) микрофона в сети |
0 мс - хорошо, 30 мс - средне, 60 мс- плохо |
Технические характеристики ПО Регистратор
| Общие параметры | |
| Название программного пакета | Р-Сервер |
| Поддерживаемая операционная система | Windows 7, 8, 10 |
| Разрядность операционной системы | 32-х и 64-х разрядная |
| Интерфейс программы | Русскоязычный |
| Удаленное рабочее место | Программа "Удаленный Монитор" |
| Разграничение прав пользования |
Администратор - полные права, Пользователи - ограниченные права. |
| Программы и утилиты входящие в программный пакет | Программа записи; Сервис IP передатчиков; Менеджер пользователей; Контроль размера базы данных; Звуковой редактор; Журнал событий |
| Аудио тракт системы записи | |
| Динамический диапазон канала записи | 96 дБ |
| Разрядность кодека | 16 Бит |
| Постоянный коэффициент усиления входного сигнала (не зависимо от АРУ) | -24 - +45 дБ, устанавливается программно |
| Неравномерность АЧХ | не более 2 дБ |
| Диапазон регулировки АРУ | 0 - 45 дБ с шагом 3 дБ; устанавливается программно |
| Постоянная времени АРУ записи | 0,1 - 6 сек; устанавливается программно |
| Коэффициент нелинейных искажений | менее 1 % |
| Частота дискретизации | 8 - 16- 32 кГц |
| Тип сжатия сигнала при записи |
1. Без сжатия: РСМ 16 2. С Сжатием: G711 a-law (u-law), mp3 |
| Режимы записи | Постоянная, по расписанию, по акусто-пуску |
| Формат файлов записи | wav |
| Экспорт файлов записи | в wav, mp3 |
| Система обработки записанных файлов | Шумоочистка, эквалайзер, звуковой редактор |
| Сетевое подключение | |
| Подключение компьютера к сети | Ethernet 10/100/1000 МБит, разъем RJ45 |
| Поиск устройств в сети | По UDP протоколу |
| Доступ к веб-интерфейсу устройств | По HTTP протоколу |
| Количество подключаемых устройств | до 128 IP устройств на 1 ПК |
УСТАНОВКА IP МИКРОФОНА
 |
 |
 |
| 1-й шаг | 2-й шаг | 3-й шаг |
| Выбор места установки и подключение в локальную сеть | Зайдите в веб-интерфейс и выберите нужный режим работы | Настройке IP микрофон для выбранного режима работы. |
| IP микрофон можно расположить на столе, на стене, на потолке, на полке, либо в других местах, наиболее подходящих для каждого конкретного случая. | Зайдите в веб-интерфейс IP микрофона, введя его IP адрес в строке браузера. IP адрес микрофона, установленный по умолчанию, можно узнать в Инструкции по эксплуатации. | Для каждого режима работы существует своя последовательность действий, описанная ниже, в пункте "Настройка IP микрофона". |

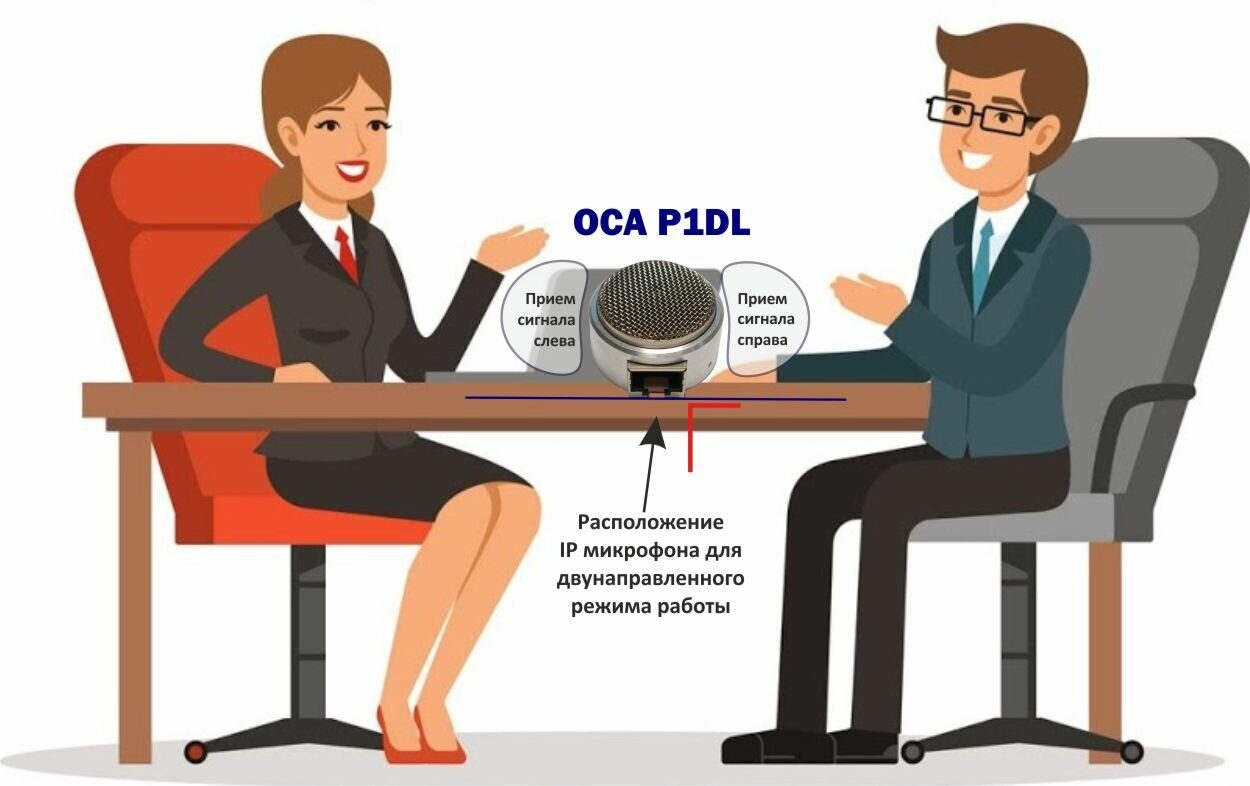

Для записи разговора двух собеседников, установите IP микрофон ОСА P1DL между ними таким образом, чтобы сетевой разъем был расположен перпендикулярно линии между двумя собеседниками.
ОБНОВЛЕНИЕ ПРОШИВКИ
Обновление состоит из трех шагов:
| 1 шаг | 2 шаг | 3 шаг |
|
Проверка обновления: зайдите в веб-интерфейс устройства в раздел "Управление" и нажмите на кнопку «Проверить обновление». Если обновление есть, кнопка изменить свое название на «Загрузить обновление». Если данной кнопки нет, значит Ваше устройство не поддерживает обновление через Интернет. |
Загрузка обновления: нажмите на кнопку «Загрузить обновление». Начнется процесс загрузки. Рядом с надписью «Загрузить обновление» будет отображаться % загрузки, например 41%. После окончания загрузки, кнопка изменит свое название на «Установить обновление». В процессе загрузки устройство работает в штатном режиме. |
Установка обновления: нажмите на кнопку «Установить обновление». Начнется процесс установки, который занимает примерно 10-15 сек. В процессе установки, устройство перестанет работать и по окончании установки, перезагрузиться. Понадобиться заново выполнить вход в веб-интерфейс. |
|
|
|
|
Подключение IP микрофона к локальной сети
1. Подключение к сети с поддержкой режима РоЕ
2. Подключение к сети через РоЕ адаптер
НАСТРОЙКИ IP МИКРОФОНА
| ВИДЕО по настройке IP микрофона с ПО "Регистратор" | ВИДЕО по настройке IP микрофона на VLC плеер |
|
|
|
НАСТРОЙКА ТРАНСЛЯЦИИ ЗВУКА НА МЕДИАПЛЕЕРЕ
Прежде чем приступать к настройке, необходимо убедиться в выполнении следующих шагов:
- В веб-интерфейсе IP микрофона в Разделе "Аудио"выбран режим RTP over UDP (TCP).
- Проверьте, указан ли порт RTSP
- В Разделе Настройки, укажите Логин и пароль, который вы будете вводить при подключении к vlc плееру.
Передаваемую с IP микрофона звуковую информацию можно послушать на медиаплеере, поддерживающем трансляцию по RTSP протоколу. Рассмотрим пример настройки трансляции, на примере медиаплеера VLC.
Запускаем медиаплеер VLC
Переходим "Инструменты - Настройки - Ввод/кодеки", опускаемся в самый низ странички и устанавливаем галочку "RTP поверх RTSP (TCP)" и закрываем данную вкладку (смотрите рисунок ниже).
После этого, выбираем пункт "Медиа - Открыть URL" и указываем сетевой адрес Источника сигнала (IP микрофона ОСА P1LN) по rtsp протоколу. Смотрите пример на картинке ниже.
После ввода адреса, необходимо нажать кнопку "ВОСПРОИЗВЕСТИ". Медиаплеер запросит ввод логина и пароля. Логин и пароль указываются в веб-интерфейсе IP микрофона. Медиаплеер подключиться к IP микрофону и начнется трансляция аудиопотока. Громкость устанавливается индивидуально.
В режиме трансляции аудио потока, можно открыть статистику и увидеть, какой поток данных поступает и с какой скоростью. Для этого надо войти в меню "Инструменты" и выбрать вкладку "Информация о медиафайле". Перейти во вкладку "Статистика". Откроется окошко, как показано на рисунке ниже.
При переходе на вкладку "Кодек", можно увидеть какой кодек использует IP микрофон в настоящий момент времени и какая частота дискретизации.
Режим трансляции уверенно работает на VLC медиаплеере, установленном на любом телефоне и компьютере. Программу VLC медиаплеер можно бесплатно скачать в Андроид Маркет (для Android телефонов) или в App Store (для iPhone).
НАСТРОЙКА ТРАНСЛЯЦИИ ЗВУКА НА VLC ПЛЕЕРЕ НА iPAD И iPHONE
Прежде чем приступать к настройке, необходимо убедиться в выполнении следующих шагов:
- В веб-интерфейсе IP микрофона в Разделе "Аудио"выбран режим RTP over UDP (TCP).
- Проверьте, указан ли порт RTSP
- В Разделе Настройки, укажите Логин и пароль, который вы будете вводить при подключении к vlc плееру.
Настройка трансляции звука примерно аналогичная, описанному выше. Скачиваем программу VLC плеер в APP Store. Запускаем ее на своем телефоне или iPad и в нижнем строке МЕНЮ, выбираем пункт "СЕТЬ".
Далее выбираем пункт "Открыть сетевой ресурс"
Вводим адрес IP микрофона и через двоеточие указываем порт.
Нажимаем "Открыть сетевой ресурс"
Появляется окошко для ввода логина и пароля. В нашем случае логин "Admin". Логин и пароль задаются в веб-интерфейсе IP микрофона ОСА P1LN. После ввода пароля нажмите "Войти".
Если у вас все выполнено верно, начинается трансляция звука с IP микрофона.
ОБЗОР ВЕБ-ИНТЕРФЕЙСА
ОБНОВЛЕНИЕ ПРОШИВКИ
Перед проверкой наличия обновления прошивки, убедитесь что:
- Ваш IP микрофон имеет выход Интернет
- На IP адресе микрофона нет запретов на загрузку сторонних программ из Интернета
- Правильно указан IP адрес сервера обновления: 77.37.234.202
| Проверка обновления | Загрузка обновления | Установка обновления |
 |
 |
 |
|
Нажмите на кнопку «Проверить обновление». Если обновление есть, кнопка изменить свое название на «Загрузить обновление». |
Нажмите на кнопку «Загрузить обновление». Начнется процесс загрузки. Рядом с надписью «Загрузить обновление» будет отображаться % загрузки, например 43%. После окончания загрузки, кнопка изменит свое название на «Установить обновление». В процессе загрузки устройство работает в штатном режиме. |
Нажмите на кнопку «Установить обновление». Начнется процесс установки, который занимает примерно 10-15 сек. В процессе установки, устройство перестанет работать и по окончании установки, перезагрузиться. |
Раздел "Имя устройства"
Раздел "Сеть"
Указанные сетевые параметры приведены как ПРИМЕР!
Раздел "Режим работы"
Настройка выбранного режима работы
1. Режим "Внешняя система"
2. Режим "ПО Регистратор"
3. Режим "Выгрузка на FTP"
Раздел "Управление"
 |
 |
 |
| Решение для аэропортов | Запись нескольких микрофонов на 1 IP камеру | Локальная система записи переговоров |
 |
||
| Аудиоконтроль на АЗС | ||
