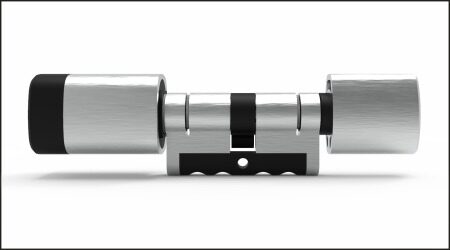

Электронный односторонний цилиндр EVOXS EXLC-EP10
EXLC-EP10 Электронный односторонний цилиндр для замков европейского профиля. Поддерживает различные варианты открывания, работает с мобильным приложением и программным обеспечением. |
|
Описание цилиндра | Особенности цтилиндра |
Новое поколение электронных цилиндров EVOXS - это современное решения по обеспечению функций контроля и управления доступом различных дверей. Электронный односторонний цилиндр EVOXS предназначен для установки его в замки европейского профиля, вместо обычно механической личинки, с целью получения беспроводного решения по контролю и управлению доступом в данное помещение. Внешняя ручка цилиндра свободно вращается, а внутренняя постоянно закреплена. Вариант открывания: вход по карте, выход свободный. Электронный цилиндр обеспечивает доступ:
Хорошая новость для дизайнеров - электронный цилиндр может поставляться в различных цветовых решения, идеально впишется в любой интерьер помещения и придаст Вашему дизайну законченность и лаконичность. |
|
Мобильное приложение EvoKey позволит Вам быстро запрограммировать работу электронного замка EXLC-EP10, создать пользователей и назначить им права доступа. У этого решения есть прекрасная возможность выдавать ключи дистанционно, достаточно просто переслать вашему посетителю электронный ключ, и он сможет открыть дверь при помощи собственного смартфона в дополнение к привычным способам, по коду или бесконтактной карте. Срок действия ключа может быть ограничен по времени, либо отозван вручную. Доступ в помещение после этого невозможен. Для аварийного доступа в помещение, с установленным электронным цилиндром, производитель предусмотрел специальный электронный ключ REIB-B03-009, который можно запрограммировать на любое количество электронных цилиндров EVOXS. |
УСТАНОВКА ЦИЛИНДРА
Установка электронного цилиндра на дверь сводится к замене механической личинки на электронную и занимает от 3 до 5 минут времени.
Пошагово это выглядит следующим образом:
- Открутить стопорный болт и вынуть старую личинку из замка.
- Снять наружную ручку цилиндра.
- Вставить электронный цилиндру и зафиксировать стопорным болтом.
- Надеть и зафиксировать наружную ручку цилиндра. Монтаж закончен.
Вам не потребуется проводить сложные монтажные работы по прокладке кабеля, сверления двери и подачи электропитания. Электронный цилиндр имеет встроенный элемент питания, который обеспечивает ее работы в течение года и более. Перенести электронный цилиндр на другую дверь так же просто и быстро, причем следов от его установки на двери не останется.
НАЗНАЧЕНИЕ ЭЛЕМЕНТОВ
ВИДЕОПРЕЗЕНТАЦИЯ
ОПИСАНИЕ
- Евро профиль одноцилиндровый
- Отделка из нержавеющей стали
- Защита от высверливания
- Небольшое потребление энергии
- Все коммуникации между носителями и электронным цилиндром зашифрованы ключом AES128 и защищены.
- Встроенный модуль связи Bluetooth (чип Nordic, версия 5.1)
- Используется технология беспроводной передачи данных NFC
- Предупреждение о снижении питания батарей
- Батареи могут быть заменены без снятия цилиндра.
- Аварийное открытие цилиндра возможно с помощью авторизованного электронного ключа
- Специальное Приложение для отладки цилиндра.
- Возможность обновления прошивки
ПОДБОР ЦИЛИНДРА
ПОДБОР ЦИЛИНДРА ПО ПАРАМЕТРАМ: EXLC-EP 10.35x35.BH.D
ОБОЗНАЧЕНИЕ
4. МОДЕЛЬ
5. ФУНКЦИОНАЛ
Маркировка | Bluetooth | MIfare карта | Пин-код | Отпечаток |
0 | + | + | ||
1 | + | + | + | |
2 | + | + | + | |
3 | + | + | + | + |
6-7. РАЗМЕРЫ
Внешний размер | Внутренний размер | ||
60 - 60 мм | 10 - получилиндр | 60 - 60 мм | |
30 - 30 мм | 65 - 65 мм | 30 - 30 мм | 65 - 65 мм |
35 - 35 мм | 70 - 70 мм | 35 - 35 мм | 70 - 70 мм |
40 - 40 мм | 75 - 75 мм | 40 - 40 мм | 75 - 75 мм |
45 - 45 мм | 80 - 80 мм | 45 - 45 мм | 80 - 80 мм |
50 - 50 мм | 85 - 85 мм | 50 - 50 мм | 85 - 85 мм |
55 - 55 мм | 90 - 90 мм | 55 - 55 мм | 90 - 90 мм |
8. ОТДЕЛКА
W | Белый считыватель | W | Корпус - Матовый хром |
B | Черный считыватель | B | Корпус - Черный атлас |
H | Корпус - Нержавеющая сталь |
9. Эксцентрик
D | DIN CAM (15 мм) | X | Цилиндр Австралийский овал |
G | CAM | Z | Цилиндр Австралийский овал |
K | CAM (14,3 мм) | A | Цилиндр врезной ANSI |
Z | CAM | B | Цилиндр врезной ANSI |
M | DIN CAM (13,2 мм) | S | Цилиндр Австралийский овал |
H | CAM | R | Цилиндр врезной ANSI с профилем RIM |
НУЖНА ПОМОЩЬ ИЛИ КОНСУЛЬТАЦИЯ?
Размеры цилиндров | 60 - 120 мм |
Питание от батареи: | литиевая 1 х CR2, 3В |
Сигнал о снижении питания: | при 80% (дублируется в системе) |
Срок службы батареи: | 2 года в режиме ожидания, 1 год при использовании 10 раз/день |
Сигнализация работы: | Двухцветный (зеленый/красный) индикатор |
Тип карты доступа | MiFare Classic S50/S70 или MiFare Desfire EV1, Plus, Ultralight C |
Расстояние чтения карты | до 20 мм |
Частота карты доступа | 13,56 МГц |
Расстояние связи по Bluetooth | < 10 м |
Версия Bluetooth | BLE 4.0 и более поздние версии |
Количество событий | 500, не удаляются при сбое питания |
Часы реального времени | буферизация до 1 минуты |
Количество пользователей на 1 дверь | 250 в LMS-Professional и неограничено в EVOCloud |
Тип шифрования данных | AES 128 |
Рабочая температура | -20 - +60 гр. С |
Рабочая влажность | 20 - 95 % без конденсата |
Класс IP | IP 66 |
Сертификаты | CE, RoHS, Декаларация ЕАС |
Европейский стандарт | DIN EN 15684 |
Огнестойкость | EN 1634: огнестойкость в течение 30 минут. |
Антикорозийная защита | Испытание в солевой среде 96 часов |
Срок службы | 100 000 полных циклов |
ПРОЕКТИРОВАНИЕ
Для подготовки КП на поставку электронных цилиндров EVOXS, нам будет необходимо получить от Вас размеры механических цилиндров, которые установлены в Ваших замках.
Как узнать, какой размер цилиндра Вам нужен?
Для этого Вам понадобится линейка. Подойдите к двери, откройте ее и произведите замер расстояния от центра фиксирующего цилиндр болта, до края замочной накладки на двери в обе стороны. К данным размерам с каждой стороны добавьте по 5 мм. Это необходимо для того, чтобы ручка будущего цилиндра не терлась о замочную накладку, а свободно вращалась.
Пример, как правильно делать замеры, показано на рисунке ниже.
РАЗМЕРЫ
