Одноканальный аудиомикшер АМ-2-1 для смешивания сигналов в противофазе

Артикул: 2-1.004
(0 голосов)
Смешивание сигналов с двух симметричных микрофонов для получения разборчивой записи разговоров двух собеседников.
Порядок смешивания: 2 в 1.
  • Производитель:
  • Количество каналов
    1 канал микрофон
Посмотреть все параметры
3 000.00 руб.
Количество:
Поделиться:

НАЗНАЧЕНИЕ

Одноканальный аудиомикшер АМ-2-1 предназначен для смешивания сигналов с двух симметричных микрофонов для получения разборчивой записи разговоров двух собеседников.

Представим себе ситуацию, когда надо записать разговор двух собеседников в зоне обслуживания клиентов. Справа и слева находятся другие столы, где также ведется разговор, который может стать для записи существенной помехой.

Для решения данной задачи и был разработан аудиомикшер АМ-2-1, который объединяет сигналы с двух микрофонов и ослабляет боковую составляющую сигналов. В результате на запись попадает только сигнал, поступающий от собеседников в отличном качестве и с высокой разборчивостью.

К аудиомикшеру можно подключить два любых однотипных симметричных микрофонов. Микрофоны должны быть расположены на одной линии и направлены строго на собеседников. Для получения наивысшего эффекта подавления, необходимо подобрать точно расстояние между микрофонами в пределах от 3 до 10 см. Отличный результат дает использование уже готового двунаправленного микрофона MD-022 с двумя симметричными головками фирмы Knowles.

Бывают ситуации, например в аэропорту в зоне выхода на посадку, когда собеседники находятся на разном расстоянии от микрофонов. Наилучшего эффекта можно добиться, используя регулировку баланса поступающих на микшер сигналов и выставления необходимого уровня усиления. Используя подобные регулировки, аудиомикшер можно настроить для различных ситуаций и получить желаемый результат.



КОНСТРУКЦИЯ

Изначально, аудиомикшер АМ-2-1 разрабатывался для использования с аудиорегистраторами ОСА и имеет выходные контакты, четко подходящие под установку в клеммную колодку определённого канала.

АМ-2-1+MD-022+S4PL-T      MU-01_схема подключения

Однако, аудиомикшер можно использовать и для подключения к IP видеокамере или системы видеонаблюдения. Для этого соответствующие провода надо закрепить с помощью термоусадки или пайки на выходные разъемы аудиомикшера. Для питания аудиомикшера можно использовать теже блоки питания 12В, что для системы видеонаблюдения.

Конструктивно аудиомикшер АМ-2-1 размещен на небольшой плате, залитой специальным токонепроводящим составом. Сверху расположены клеммы подключения микрофонов, индикатор работы и регулировки усиления и баланса.

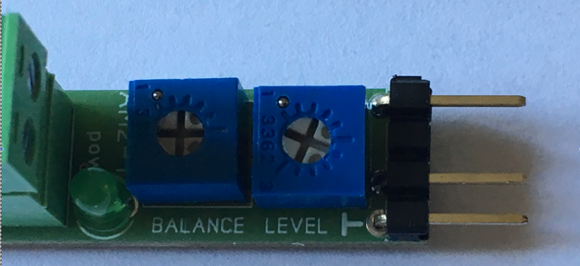

Регулировка

Два усилителя симметричных сигналов, расположенные на плате аудиомикшера, прекрасно справляются со своей задачей по усилению, регулировки баланса, а главное по отсеканию боковых помех, мешающих разборчивой записи разговора.



ПРЕИМУЩЕСТВА



Амплитуда сигнала Питание микрофонов Усиление
Амплитуда выходного сигнала 4,8 В Обеспечивает питание микрофонам Регулировка усиления и баланса
Отвечает за формирование четкого сигнала при его последующей оцифровке и записи Не требуется дополнительный источник питания для симметричных микрофонов. Возможность отрегулировать выходной сигнал для получения желаемого результата
Сигнал_шум_76дБ Полоса частот Ток потребления 10
Сигнал/шум Широкая полоса пропускания Токопотребление
Высокое соотношение сигнал/шум обеспечивает меньшее искажение сигнала при записи. Любая нотка и интонация разговора будут услышаны и записаны Сверхнизкое токопотребление аудиомикшера повышает надежность и срок его работы
Защита от наводок Напряжение питания 12В Температурный режим_0-65
Высокая помехозащищенность сигнала Стандартное питания 12В Температурный режим
Вы получите не искаженный сигнал, без наводок и помех. Для питания микшера можно использовать блоки питания, применяющиеся в видеонаблюдении. Аудиомикшер, как и другая аппаратура работает при положительных температурах.



КОМПЛЕКТ ПОСТАВКИ

  • Аудиомикшер АМ-2-1 - 1 шт.
  • Этикетка - 1 шт.
Параметры Значения
   Количество входов    2 (2-х проводных симметричных)
   Количество выходов    1 (трехпроводный)
   Порядок смешивания     2 в 1 в противофазе
   Усиление при смешивании    усиление и баланс
   Максимальная амплитуда сигнала по выходу    до 4,8 В
   Полоса пропускания    20 Гц - 20 кГц
   Отношение сигнал/шум    не хуже 76 дБ
   Максимальное токопотребление микрофона    0,01 А
   Напряжение питания    12 В
   Диапазон рабочих температур      0О -- +65ОС
   Габаритные размеры    42х10х20 мм



ВАРИАНТЫ РАСПОЛОЖЕНИЯ МИКРОФОНОВ

Варианты подключения разных микрофонов показан на рисунках ниже. Зона уверенного приема каждого микрофона располагается в пределах 3-5 м от источника звука.



md-022_diagramma.jpg mikrofony_raspolozheniye.jpg



ВАРИАНТЫ ПОДКЛЮЧЕНИЯ МИКРОФОНОВ К МИКШЕРУ

Подключение MD-022 Подключение МП-02У и  MD-012
am-2-1md-022.jpg am-2-1mp-02u.jpg
