Приемник HD видеосигнала RV-05D12
НАЗНАЧЕНИЕ
Приемник RV-05D12 предназначен для приема видеосигналов высокой четкости от передачиков TV-08V6010 и TV-09D12 по "витой паре" кабеля UTP или FTP, с последующей передачи их на записывающий видеорекордер. Длина кабельной линии между передатчиком и приемником может достигать до 600 м.
СОСТАВ И ВОЗМОЖНОСТИ

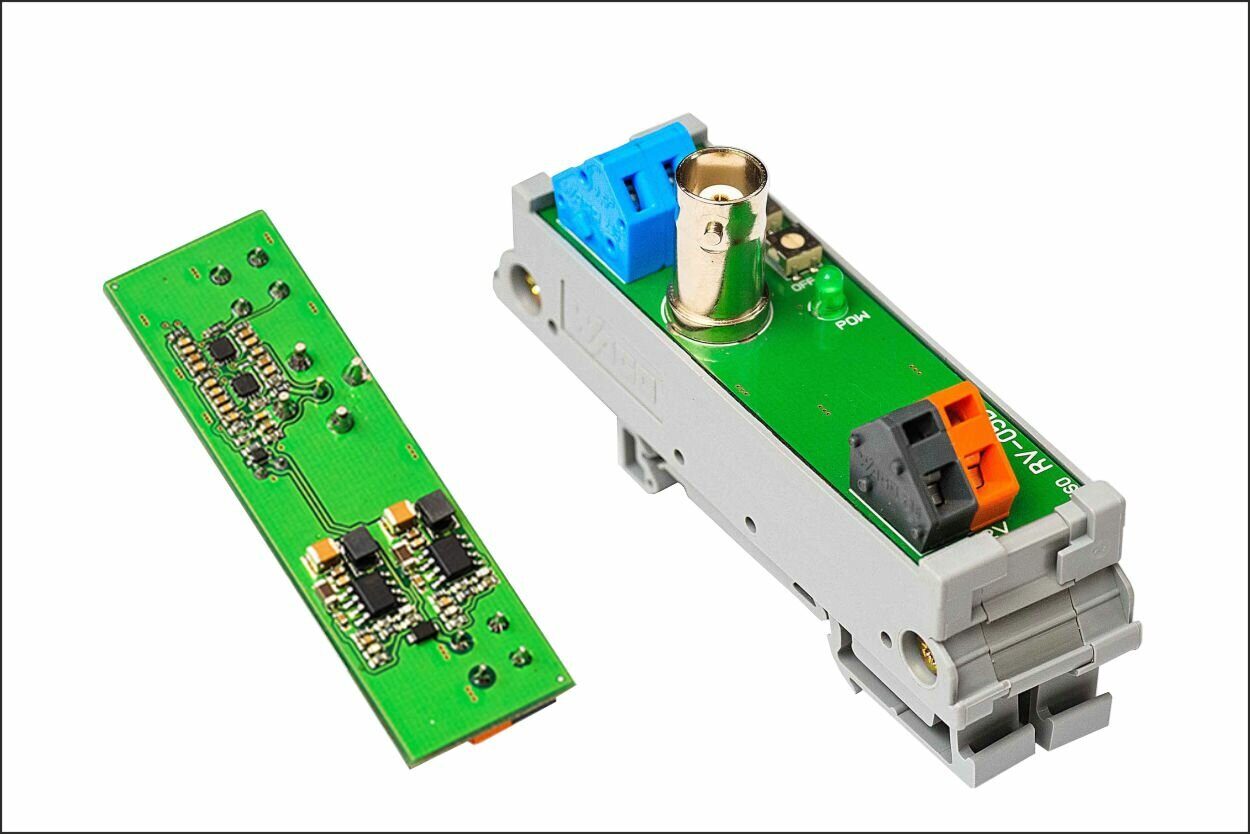

Видеоприемник RV-05D12 выполнен в корпусе для установки на DIN-рейку, что упрощает его монтаж в коммутационном шкафу. Он позволяется принимать сигналы в формате AHD, CVI и TVI по обычной "витой паре" с удаленностью от видеокамеры до 600 м без потери качества изображения. В качестве кабельной линии рекомендуется использовать кабели UTP или FTP.
ХАРАКТЕРИСТИКИ
| Входное сопротивление | 100 Ом |
| Номинальное входное напряжение видеосигнала | 1 В |
| Выходное сопротивление | 75 Ом |
| Номинальное выходное напряжение видеосигнала | 1 В |
| Рабочий диапазон частот | 50 Гц ... 120 МГц |
| Напряжение питания | 12 В ± 20% |
| Ток потребления | 50 мА |
| Диапазон рабочих температур | -30°С...+50°С |
| Габаритные размеры | 24 х 85 х 40 мм |
СХЕМЫ ПОДКЛЮЧЕНИЯ
Схема подключения с передачей питания камеры
Схема подключения без передачи питания питания камеры
