Видеопередатчик HD видеосигнала TV-08V6010
НАЗНАЧЕНИЕ
Передатчик TV-08V6010 предназначен для передачи видеосигнала с высокой четкостью на расстояние до 700 м по "витой паре" с использованием кабеля UTP или FTP с грозозащитой и гальванической развязкой по питанию. Прием сигнал осуществляется на приемник RV-05D12.
Передатчик TV-08V6010 имеет герметичное исполнение и может использоваться для установки на улице. При использовании передатчика TV-08V6010 можно сэкономить на коммутационной коробке, кабели от видеокамеры подключаются сразу к соответствующим разъёмам передатчика.
СОСТАВ И ВОЗМОЖНОСТИ
Передатчик TV-08V6010 имеет встроенный преобразователь постоянного напряжения DC-DC с входным напряжением 18...75 В и выходным напряжением 12 В, с максимальным током нагрузки 1 А. Данный преобразователь позволяет Вам, использую всего 1 пару проводом в кабеле UTP или FTP, обеспечить питанием любую видеокамеру с токопотреблением до 1 А на расстоянии до 400 метров. При параллельном подключении 2х или 3х пар проводов в кабеле UTP, длинна линии пропорционально увеличивается до 700-1000 м. Это даёт возможность не только отказаться от дорогих силовых проводов, но и улучшить эстетический вид кабельных трасс.
ХАРАКТЕРИСТИКИ
| Входное сопротивление | 75 Ом |
| Номинальное входное напряжение видеосигнала | 1 В |
| Выходное сопротивление | 100 Ом |
| Номинальное выходное напряжение видеосигнала | 1 В |
| Рабочий диапазон частот | 50 Гц ...120 МГц |
| Напряжение питания | 18...75В |
| Ток потребления передатчиком | 50 мА |
| Выходное напряжение питания камеры | 12 В |
| Максимальный выходной ток для питания камеры | 1 А |
| Стандартная 3-х контурная грозозащита | 8/20 мксек. |
| Диапазон рабочих температур | - 30°С ...+ 50°С |
| Габаритные размеры | 115 х 65 х 35 мм |

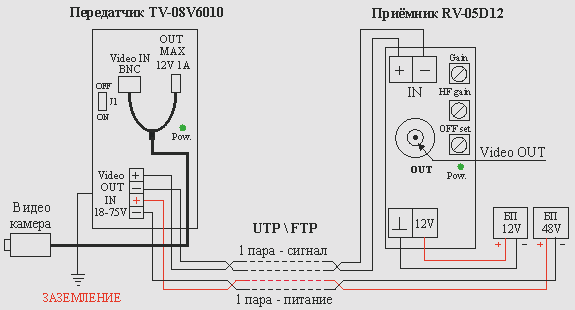

ПОДКЛЮЧЕНИЕ
ПРИМЕР МОНТАЖА
ПРИМЕР ПЕРЕДАЧИ ИЗОБРАЖЕНИЙ
 |
 |
| Камера 1: Подключение к регистратору кабелем 1 метр. | Камера 2 . Подключение к регистратору с помощью передатчика TV08V6010 и приёмника RV05D12 с длиной кабеля UTP 305 метров. |
