ОСА S4PL-T автономный аудиорегистратор для транспорта

Артикул: 1-1.006
(1 голос)
Модель для транспортной безопасности c защитой аудиоданных.
Количество каналов: 4 (телефон, микрофон, переговорные устройства, лин.выход).
Формат записи: РСМ без сжатия 16 Бит.
Частота дискретизации: 16кГц.
Протоколы: RTP/RTSP/TCP/UDP
Поддержка выгрузки архива на FTP сервер.
  • Производитель:
  • Количество каналов
  • Сетевой интерфейс
    С сетью и выгрузкой на FTP
Посмотреть все параметры
35 000.00 руб.
Количество:
Поделиться:
     S4Pl-T_,без рамки

ОСА S4PL-T

Автономный сетевой аудиорегистратор на 4 канала записи  с микрофонов, переговорных устройств и телефонных линий.

Адаптирован для транспортной безопасности с защитой аудиоданных.

Обновленная модель 2022 года с картой памяти на 32 Гб..

Произведено в России!

Описание  аудиорегистратора  Особенности аудиорегистратора

Автономный аудиорегистратор ОСА S4PL-Т (для транспортной безопасности) применяется для ведения автономной, без участия оператора аудио записи с микрофонов, переговорных устройств и телефонных линий.

Встроенный цифровой процессор и профессиональная система обработки звука позволяют получать качественные фонограммы в помещениях с повышенным уровнем шума.

Запись производится без сжатия в формате РСМ 16 Бит на съемную карту памяти micro-SD 10 класса, объемом до 512 Гб с последующим архивированием их на FTP сервер.

Позволяет вести онлайн трансляцию звука по RTSP потоку на медиаплеере, типа VLC. Трансляцию можно будет слушать на любом компьютере, телефоне или планшете, предварительно установив на него мобильное приложение VLC плеера.

Управление аудиорегистратором осуществляется по локальной сети, к которой он подключается через сетевой разъем RJ45. Аудирегистратор оборудован РоЕ контроллером для питания по локальной сети.

Микрофоны, переговорные устройства и линейные выходы от радиостанций подключаются к клеммной колодке. Схема подключения указана в Инструкции. Телефонные линии коммутируются на другую клеммную колодку, расположенную со стороны сетевого разъема (есть только в версии микрофон+телефон).

Для упрощения и удешевления монтажа аудиорегистратор выдает питание на 2-х и 3-х проводные микрофоны, с токопотреблением не более 15 мА.

Если при настройке что-то пошло не так, есть возможность вернуть все на заводские установки. Кнопка "Сброса" расположена на плате, внутри корпуса (см. Инструкцию).

Выпускается только на 4 канала записи. При заказе, также выбирайте тип источника записи (микрофон или микрофон/телефон).

  • Малогабаритный корпус вместил в себя мощный процессор повышающий скорость обработки информации и быстродействиес устройства в 5-7 раз, а также скоростной сетевой 100 МБит интерфейс.
  • Автономная работа аудиорегистратора в режиме 24/7, способен без участия компьютера выполнять целый комплекс задач, и не зависит от человеческого фактора, работы локальной сети и компьютера.
  • Возможность выбора одного из следующих режимов записи: постоянная, по акусто-пуску, по расписанию, а также от платы управления ПУ-4 (заказывается отдельно) по сухому контакту.
  • Поддерживает следующие параметры записи: частота дискретизации 16 кГц, РСМ 16 Бит, бес сжатия.
  • Обеспечивает защиту аудиоданных от перехвата и копирования, путем шифрования записей AES ключом до 56 Бит. Ключ шифрования вводиться в веб-интерфейсе устройства и в Программе Р-Монитор, из ПО "Регистратор".
  • Веб-интерфейс для настройки, управления аудиорегистратором, скачивания записей и онлайн прослушивания выбранного канала.
  • Светодиоды на корпусе позволяют контролировать работу аудиорегистратора.
  • Встроенная литиевая батарея для сохранения настроек и времени на устройстве.
  • Обновление прошивок выполняется через Интернет из веб-интерфейса, по кнопке "Проверить обновление"
  • Длительный период записи на карту памяти: 1 Гб вмещает 9 ч. непрерывной записи по 1 каналу. Поставляются с картами памяти Kingston 32Гб, 10 класса.
  • Бесшумная работа, низкое электропотребление до 1,5 Вт и два варианта питания: по РоЕ либо от 12В, делают его очень надежным и экономичным решением для ведения записи переговоров.
  • Поставляется с бесплатным пакетом ПО Регистратор: Р-Монитор, позволяющее подключать и управлять неограниченным количеством устройств.

S4PL_назначение контактов




ОБНОВЛЕНИЕ ПРОШИВКИ

Модель автономного аудиорегистратора ОСА S4PL-T, модели с апреля 2021 года, обновляется СТРОГО через веб-интерфейс. Скачивать прошивку с сайта и пытаться обновить данную модель не стоит, иначе, вы выведите его из строя и Вам придется отправлять его в ремонт в Сервисный центр.

Загрузить ПО

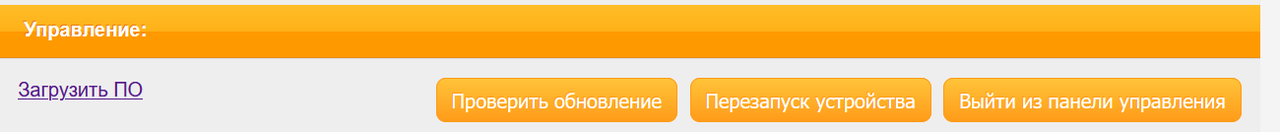

Внизу страницы веб-интерфейса есть кнопка "Проверить обновление". Устройство периодически отправляет запрос на сервер обновления и при наличии новой версии прошивки, название кнопки изменится на "Загрузить обновление".

Процесс обновления прошивки осуществляется в течение 5-10 минут, в зависимости от канала Интернета.  Во время обновления прошивки, веб-интерфейс не доступен.



РАСЧЕТ ДЛИТЕЛЬНОСТИ ЗАПИСИ

на 1 Гб карты памяти на 32 Гб карту памяти на 32 Гб карту памяти

При записи по акусто-пуску  или расписанию

1 канал 1 канал 4 канала 4 канала
9 часов или 0,375 суток непрерывной записи 288 часов или 12 суток непрерывной записи 72 часа или 3 суток непрерывной записи

длительность записи возрастет примерно в 3-4 раза, до 9-12 суток.




ПРИНЦИП РАБОТЫ S4PL-Т

Аудиорегистратор ОСА S4PL-Т может работать одновременно в 2-х режимах работы:

1. Как атономное устройство записи. 2. Как сетевое устройство записи.

Автономный режим подразумевает ведение записи аудиоинформации на карту памяти устройства, которая идет в комплекте. 32Гб памяти карты позволяет вести непрерывную запись на 1 канал в течение 288 часов (12 суток) в формате РСМ 16 Бит.

Поддерживает следующие режимы записи:

  • непрерывная (постоянная)
  • по расписанию
  • по акусто-пуску (по появлению звукового сигнала превышающего настроенный порог срабатывания)

Для работы в локальной сети, данная модель оборудована скоростным, 100 МБит сетевым контроллером с выходным интерфейсом RJ45.

Данный сетевой интерфейс обеспечивает:

  • удаленный доступ к устройству по сети и через Интернет (настройка, управление и мониторинг, скашивание записей с карты)
  • выгрузка архива записей на FTP сервер.
  • питание устройства от локальной сети в режиме РоЕ, либо от РоЕ адаптера из комплекта поставки.

На 1Гб карты памяти, согласно требованиям Постановления Правительства № 969 от 26.09.2016г. вмещается 9 часов непрерывной записи по 1 каналу.




ПРОИЗВОДИТЕЛЬНОСТЬ S4PL-Т

 Аудиорегистратор ОСА S4PL-Т может одновременно выполнять несколько функций:

Преимущества
  • Автономная запись разговоров на карту памяти устройства.
  • Кодирование записи AES ключом до 56 Бит.
  • Предоставляет доступ к каналам для контроля за переговорами в режиме он-лайн.
  • Обеспечивает удаленное прослушивание архива записи с карты памяти устройства.
  • Копирование архива с карты памяти по локальной сети и/или через Интернет.
  • Отправка сделанных записей на FTP сервер по протоколу TCP/IP.

Онлайн прослушивание каналов, скачивание и прослушивание архива записи с карты памяти возможно как из ПО "Регистратор: Программы сетевого доступа", так и через веб-интерфейс аудиорегистратора с помощью мобильного телефона или планшета.


ПРИЯТНЫЕ МОМЕНТЫ С S4PL-Т

Ваша выгода Построив систему записи с архивом на собственном FTP сервере, Вы:
  1. Сокращаете риск утечки информации
  2. Уменьшаете расходы на аренду облачного FTP сервера.
  3. Уменьшаете вероятность потери данных с карты памяти аудиорегистратора.

При покупке аудиорегистратора ОСА, плюс ко всему Вы получаете:

  1. БЕСПЛАТНОЕ обновление прошивок и программного обеспечения.
  2. Гарантированную Техническую поддержку
  3. Карту памяти на 32 ГБ!




КОМПЛЕКТ ПОСТАВКИ S4PL-Т:

  • Аудиорегистратор S4PL-Т в корпусе
  • Карта памяти 32 Гб - 1 шт..
  • Адаптер для чтения карты памяти - 1 шт.
  • Адаптер питания с PoE - 1 шт.
  • Патч-корд с разъездами RJ-45 - 1 шт.
  • Загрузка ПО и документации из веб-интерфейса.

Загрузить ПО



 Общие технические характеристики ОСА S4PL:

Конфигурация:
Количество подключаемых источников  до 4-х защищенных каналов записи
Подключение контакт под винт
Тип подключаемого источника звука микрофон, телефон, радиостанция, переговорные устройства Клиент-Кассир, генераторы сигналов.
Максимальное количество устройств в сети нет ограничений
Поддерживаемые микрофоны
Тип микрофонов 2-х и 3-х проводные
Питание микрофонов от устройства, при условии токопотреблении не более 15 мА
Карта памяти
Тип Стандарты SD HC и XC, класс 10
Емкость 8, 16, 32, 64, 128, 256, 512 Гб
Горячая замена карты памяти допускается без потери информации
Интерфейс с компьютером:
Подключение Ethernet, 100 МБит
Используемый протокол

RTP / RTSP / TCP / UDP

RTP / RTSP / ТСР для работы с устройством
UDP для поиска устройства в сети и прошивки
Постоянно работающий компьютер не нужен. Нужен только для первоначальной настройки и скачивания записей.
Питание устройства:
Напряжение питания от блока питания 12 В (Опция - при заказе оговаривается)
Напряжение питания по РоЕ 48 - 60 В
Напряжение питания РоЕ адаптера из комплекта 48 В
Стандарт РоЕ РоЕ 802.3af
Потребляемая мощность не более 1,5 Вт
Аудиотракт:
Диапазон/шаг регулировки АРУ записи 0 - 45 дБ / 3 дБ; устанавливается программно
Постоянная времени АРУ записи 0.1 - 6 сек; устанавливается программно
Постоянный коэффициент усиления вводимого сигнала (независимо от АРУ) –24 ¸ 45 дБ; устанавливается программно

Алгоритм сжатия аудиоинформации:

PCM без сжатия, 16 Бит/с. (для транспорта)

Защита аудиоданных: Шифрование потока, AES ключом до 56 бит.
Максимальная амплитуда входного сигнала до ограничения, F=1кГц не менее 1,64 В
Развязка между каналами при f=1кГц не хуже 80 dB
Частота дискретизации 16 кГц
Динамический диапазон канала записи 96 дБ
Неравномерность амплитудно-частотной характеристики менее 1,85 дБ
Коэффициент нелинейных искажений менее 1%
Входное сопротивление микрофонного входа

10 кОм - по переменному току;

5-8 МОм - по постоянному току.
Соотношение сигнал/шум не хуже 80 dB.
Рабочий диапазон частот 100 – 20000 Гц.
Работа с программным обеспечением
Интерфейс русскоязычный
Название программного пакета Регистратор Р-Монитор  (Windows 7, 8, 10)
Поиск информации в архиве по дате, времени, по названию канала, по событиям, по комментариям, оставленным при первом прослушивании.
Режимы записи постоянная, по расписанию, по акусто-пуску, по сигналу с платы управления ПУ-4
Доступ к архиву по сети и через Интернет
Удаленный мониторинг возможен в режиме он-лайн по сети и через Интернет
Прослушивание архива через ПО, веб-интерфейс, напрямую с карты памяти
Архивирование на карту памяти и на FTP сервер
Физические характеристики:
Рабочий диапазон температур 0°С ¸ +70 °С
Хранить при температуре -45°С ¸ +85 °С
Габариты, мм (без разъемов) 105х40х25 мм
Гарантия 24 месяца на устройство и 6 мес. на карту памяти

Подключение S4PL-Т

1. Подключение к S4PL-Т акустического источника

Подключение акустического источника производится к контактам на передней стенке устройства, схема подключения указана на корпусе устройства. При подключении двухпроводных микрофонов необходимо установить перемычку между контактами «+12В» и «Вход».

  Подключение_3 провод мкф



Превращение 3-х проводного несимметричного микрофона в симметричный.

Порой бывает так, что после установки стандартного трехпроводного микрофона появляются помехи на кабельной линии и нет возможности переложить кабель. Микрофон менять на симметричный не хочется, его уже установили, да и по качеству звука он устраивает клиента. Есть возможность превратить его в симметричный микрофон.

Одно условие: кабельная линия должна быть витой парой, иначе эффекта не будет.

Схематично это выглядит примерно так:

Схема подключения_Микрофон_DA-01D_MU-01





2. Подключение S4PL-Т к локальной сети

Устройство можно подключить к локальной сети двумя с способами:

    2.1. С питанием от РоЕ адаптера из комплекта поставки

Режим РоЕ адаптер

     2.2. С питанием от коммутатора по технологии PoE

Режим РоЕ



3. Подключение к S4PL-Т через ПО "Регистратор"

Перед запуском программного обеспечения Регистратор, необходимо убедиться, что подсеть Вашей локальной сети Ethernet совпадает с подсеткой аудио регистратора. У аудио регистратора S4PL по умолчанию установлено подсеть - "0".

Если подсеть Вашей локальной сети не совпадает с устройством записи разговоров, необходимо изменить IP адрес устройства и параметры сети. Сделать это можно с помощью специальной программы "ChaIP", которая находиться на CD диске из комплекта поставки. Тем, у кого нет данной программы, можно скачать ее с нашего сайта по данной ссылке.

После того, как IP адрес аудио регистратора и настройки сети приведены в соответствие Вашей локальной сети, запускаем программу Р-Монитор.

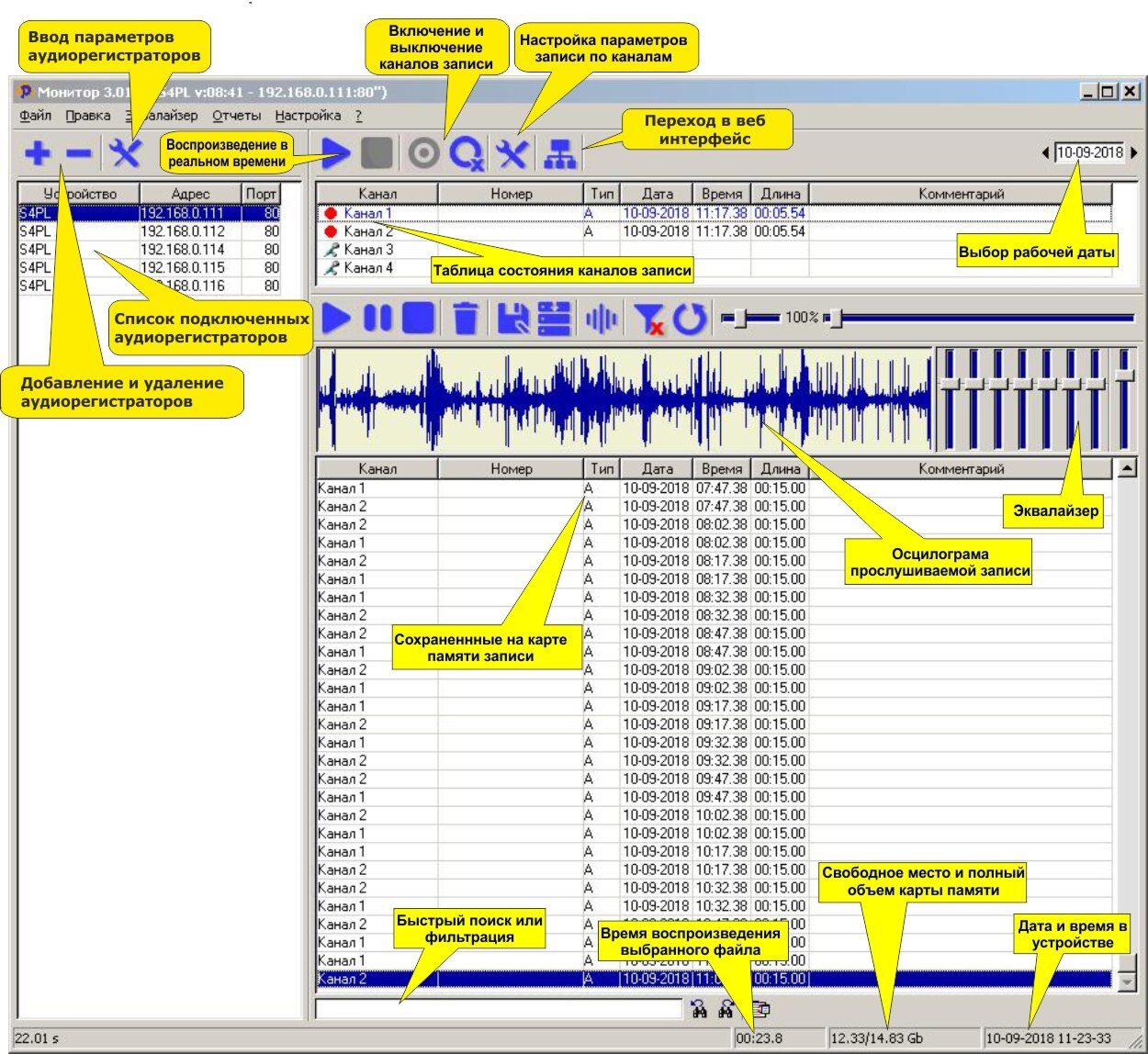

Общий вид программы выглядит следующим образом:

Программа_Монитор

В левом столбце отображается список добавленных аудиорегистраторов ОСА, а в правом столбце - каналы выбранного аудиорегистратора и его архив записей на карте памяти.

Назначение органов управления

Программа Монитор_каналы

Для добавления нового автономного аудиорегистратора необходимо нажать на "+" в верхнем поле левого столбца. В открывшемся окне вводим сетевые параметры аудиорегистратора:

Добавить устройство

Для автоматического добавления нового аудиорегистратора, нажмите кнопку "Найти". Если устройство не обнаружено, введите IP адрес порт и пароль к устройству и нажмите кнопку "ОК".

После добавления нового устройства, оно появится в списке устройств в левой колонке.



4. Настройка каналов записи S4PL-Т

Для настройке канала записи, необходимо открыть вкладку "Параметры Записи".

Параметры



Выбираем тип канала: линейный вход.

В этом режиме устройство считает, что ко входу подключен произвольный источник звукового сигнала. (Максимальная амплитуда сигнала не должна превышать 1,28 В. В противном случае возможно возникновение сильного искажения сигнала, повреждения устройства в этом случае не происходит.) Сигналом начала записи служит превышение уровнем сигнала порогового значения, устанавливаемого для каждого канала произвольно. Окончание записи происходит с задержкой после того как уровень сигнала опустился ниже порогового значения.

Порог акустопуска/Время акустостопа

Порог акустопуска определяет уровень сигнала начала записи для режима «Линейный вход». Настройка порога производится следующим образом. В поле уровень сигнала – отображается текущий уровень на входе устройства,  в условии относительной тишины в помещении, ориентируясь на его показания устанавливаем ползунком уровень акустопуска.

Ограничение максимальной длины записи

В режиме линейного входа данный параметр определяет, на куски какого размера будет разделяться длинная запись, так - как  с одной очень длинной записью крайне неудобно работать. Крайне рекомендуется использование данной опции, так как возможна нештатная ситуация при которой длина записи превышает максимально допустимый размер файла. В этом случае информация может быть потеряна.

Контроль времени работы

Здесь Вы устанавливаете дни недели и время работы устройства. В линейном режиме, если уровень сигнала превышает порог и наступило время начала, запись начинается сразу. Для режима линейного входа окончание времени работы приводит к моментальной остановке записи.





5. Подключение в составе Комплекса записи переговров Клиент-Кассир.

 а) Одно Переговорное устроство DD-2xxx и три микрофона МП-03У

Клиент-Кассир_микрофон



б) Одно Переговорное устроство DD-2xxx и три телефонных линии

Клиент-Кассир_телефон



в) Четыре Переговорных устроства DD-2xxx

Клиент-Кассир_4 переговорки

pasport_s4pl.jpg instrukciya_avtonomnye_osa.jpg kratkaya_s4pl.png
Паспорт Инструкция пользователя Краткое руководство

katalog_2021.jpg deklaraciya_eaes.jpg r-monitor.jpg
Каталог 2021г. Декларация ЕАЭС Р-Монитор

chaip.png system-software-update.png
ChaIP Прошивки

!!! Прошивки для микрофонного устройства записи S4PL не подходят для устройства записи микрофон/телефон. При установке не той прошивки устройство работать не будет.
